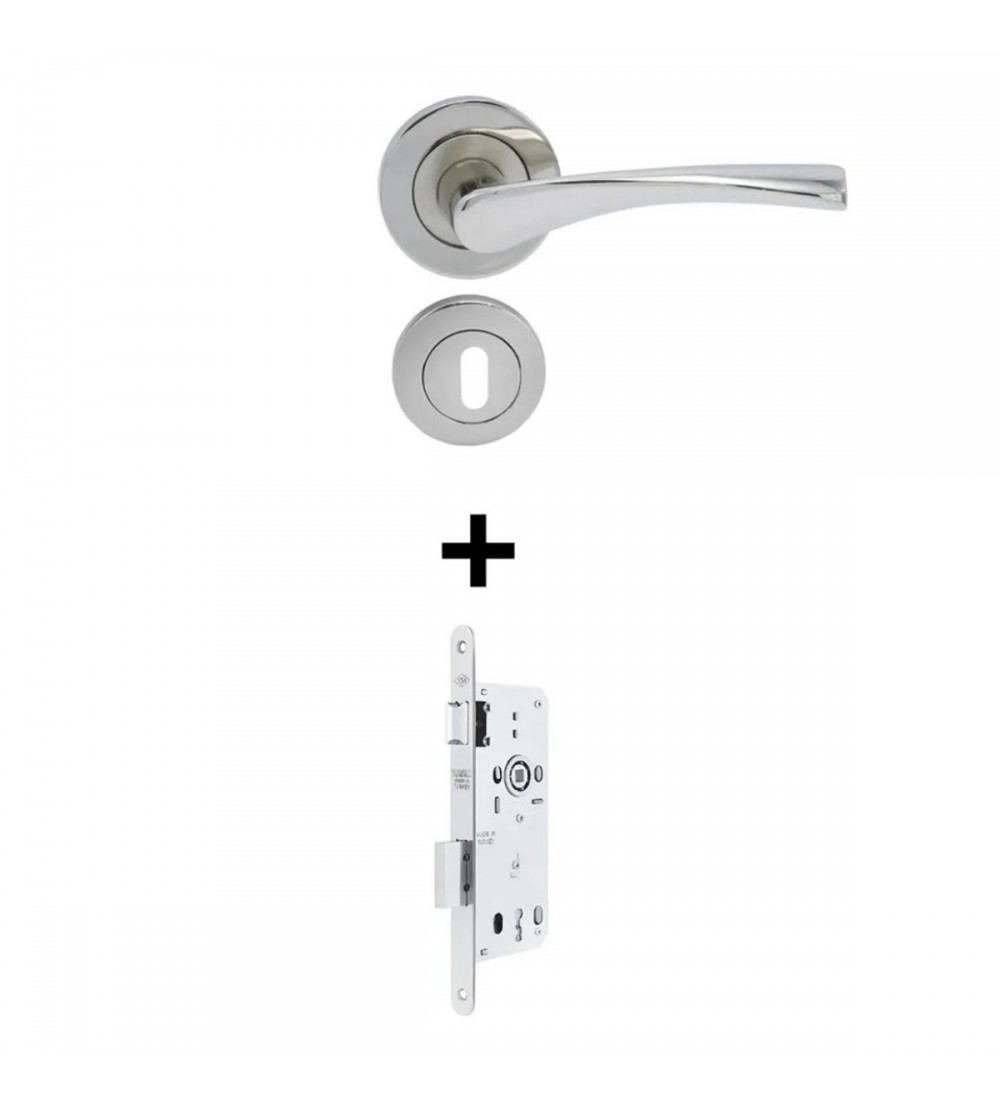

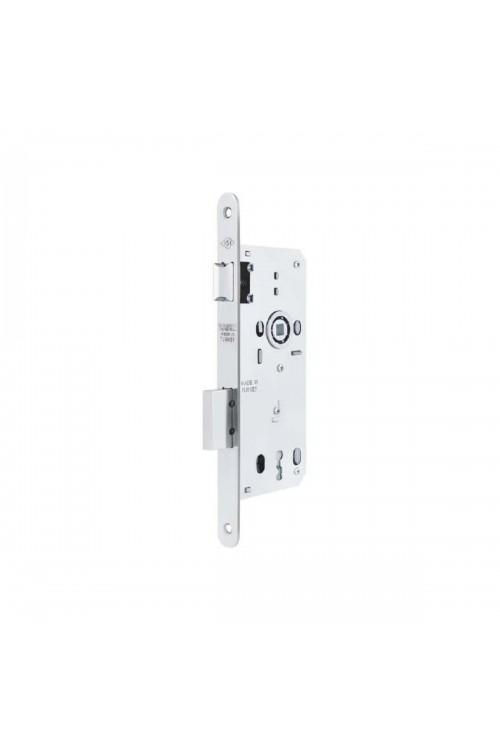

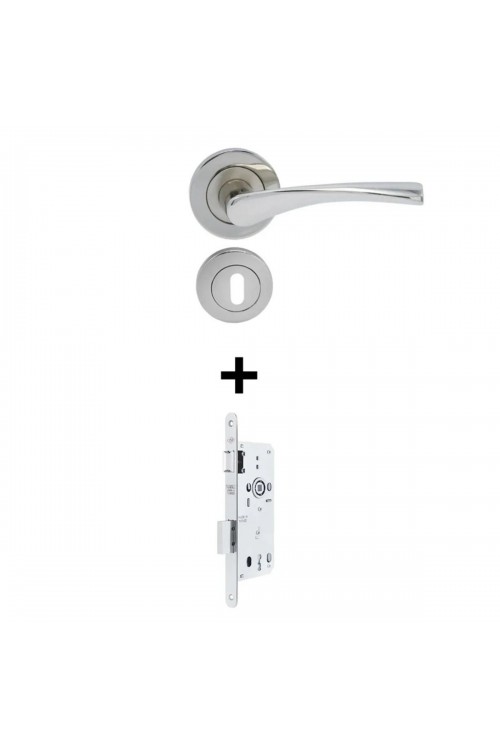

Bravo Rozetli Oda Kapı Kolu Nikel Sesiz Gömme Kilit 1 Kapılık Takım Nikel Kapı Kilidi 40mm

MONTAJ ve KULLANIM KILAVUZU

-Kilidi kapıya monte etmeden önce SAĞ veya Sol açılır kapıya göre ayarlamak için kilidin arka tarafındaki dil döndürme deliğine ince bir tornavida yardımıyla dili dışarı çıkarınız. -Dili el yardımıyla SAĞ veya SOL konuma getiriniz. -Kilidi takacağınız yeri işaretleyiniz.

-Kilit kasa uzunlugu 180 mm'dir. 18 mm freze ile yuva açınız. Kapınızın alın yüzeyinden ölçü alarak kol ve anahtarın deliklerini dik eksende 20 mm matkap ile deliniz. -Kilidinizi 3,5x25 mm sunta vidası ile monte ediniz. -Kilit karşılığını 3 adet 3,5x20 mm sunta vidası ile monte ediniz.

BİNA İÇİNDE, MESKEN KAPILARINDA MEKANİK OLARAK KULLANILAN KİLİT TERTIBATI SÜRGÜLEME TİPİ: ARA KİLİTLEME KONUMLU EL İLE KİLİTLEME ÜRETİM TARİHİ: 02/2021 SINIFLANDIRMA İÇİN GEREK DENEY VE DEĞERLER

-Dil sürgüsü üzerindeki yanal kuvvete karşı direnç 2kN'dur.

-Kilidi yanal kuvvet uygulamaksızın anahtarla çalıştırmak için -Kilidi çalıştırmak için göbeğe uygulanan en büyük tork 10 kN'dur gerekli en büyük tork 1,2 kN'dur.

-Kilidin dil bileşenleri ve hareket sınır duruşları 20 Nm'lik torka dayanıklıdır

-Dil sürgüsünün hareket dayanıklılığı asgari 12.500 çevirimdir.

-Kilidin çalışabileceği azami kapı kütlesi 100 kg -Kilidin çalışabileceği azami kapı kapanma kuvveti 15 N'dur.

-Yangına dirençli kapılar için tasarlanmamıştır. Kilit sürgüsü çıkıntısı min. 10 mm
